工業、汽車和LED照明應用的寬輸入電壓範圍DC/DC電源轉換方案

簡介

立錡科技擁有各種各樣的電源轉換方案，其輸入電壓範圍涵蓋1.4V至80V的寬闊空間，可供工業、汽車和專業照明等廣泛的領域使用。

此應用筆記將立錡科技的部分線性和開關模式轉換器列入其中，內容涵蓋低耗電線性穩壓器（LDO）、高效率升壓/降壓DC/DC轉換器和控制器、LED驅動器、功率開關和DDR記憶體匯流排終端調節器。

列入其中的很多器件具有特別的性能，有的具有PGOOD信號，有的具有可程式設計的軟起動特性。
立錡科技的很多Buck轉換器採用了魯棒性極高的控制架構，ACOT®就是其中之一，利用這種特殊的控制架構，補償電路不再被需要，使用起來也特別簡單。
很多器件採用了熱性能得到強化的封裝，容許使用在較高的溫度環境之下。
針對工業和汽車應用，立錡科技提供經過三溫（3T）測試和AEC-Q100認證的產品，它們可在-40°C ~ 85°C工業溫度範圍內穩定工作並確保相應的性能。
所有器件都可使用陶瓷電容作為輸入、輸出電容，可以大大延長產品使用壽命。

由於具有這些特性，這些器件可以滿足如下應用場合的需要，但又絕不僅限於此。

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Industrial.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Car.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\Icons\Icon_Communication.jpg$

$描述: D:\Task file\03.eNews\10-Issue 10\01-Pictures\Icons\新增資料夾\Icon_LED_Lighting-2.jpg.png$

工業

電錶

嵌入式計算

工業控制系統

可擕式設備

測試儀器

工業攝像機

汽車

車載資訊、娛樂設備

USB電源

通訊

網路設備

伺服器

數據存放裝置

專業LED照明

汽車照明

路燈

顯示照明

照明控制系統

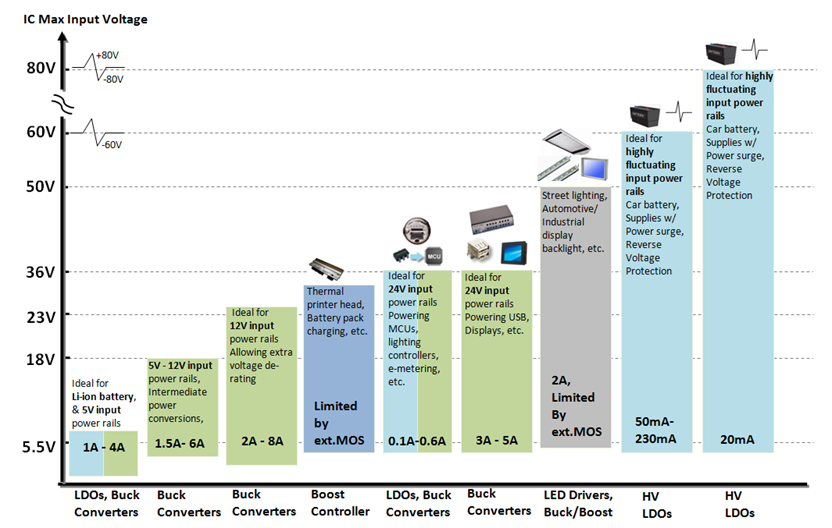

工業、汽車和LED照明應用選型概要

Buck轉換器和LDO

輸入電壓1.4V~6V、電流高達4A的Buck轉換器或LDO

最適合以鋰離子電池為電源的應用需要的產品，5V供電場合的需要也被涵蓋其中。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT2657BQ	Synchronous Buck converter	0.6A	2.7V~5.5V	0.6V~5.5V	2.25MHz	· AEC-Q100 Compliance · Built-in Soft-Start · 1.5A Current limit peak	WDFN-8L 3x3
RT5712A		2A	2.7V~5.5V	0.6V~3.4V	1MHz	· R_ON 100mΩ HS / 70mΩ LS · 1.2ms fixed Soft-Start · CMCOT topology: good transient response, stable with MLCC · Hiccup or Latch off UVP	WDFN-6L-2x2
RT8079		3A	2.95V~6V	V_REF: 0.827V	300kHz~2MHz	· R_ON 45mΩ HS / 45mΩ LS · Power Good · Adjustable Soft-Start	WQFN-16L-3x3
RT8086B		3.5A	2.8V~5.5V	0.6V~3.3V	1.2MHz	· R_ON 50mΩ HS / 40mΩ LS · CMCOT topology: good transient response, stable with MLCC · Power Good · Built-in Soft-Start · Hiccup UVP	UQFN-12L-2x2 (FC)
RT8074		4A	2.7V~5.5V	0.8V~5V	200kHz~2MHz	· Built-in Soft-Start	PSOP-8
P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT2517B	LDO	1A	2.2V~6V	1.2V~V_IN	200mV@1A	· AEC-Q100 Compliance · Low Quiescent 1.5µA in Shutdown Mode	PSOP-8
RT2517C	LDO	1A	2.2V~6V	1.2V~V_IN	150mV@1A	· 3T Grade · Low Quiescent 0.1µA in Shutdown Mode	VDFN-8AL-3x3
RT2518	LDO with EN	1A	1.4V~6V	0.5V~V_IN	200mV@1A	· 3T Grade · EN control	WDFN-8L-3x3
RT2515H	LDO with EN	2A	1.4V~6V	0.5V~V_IN	400mV@2A	· 3T Grade · EN control	PSOP-8

4V~18V輸入、負載電流能力達6A的Buck轉換器

最適合5V~12V輸入電壓範圍的應用。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT8297B	Current Mode Synchronous Buck converter	1.5A	4V~17V	0.8V~12V	800kHz	· Power Good	WDFN-8L-2x2
RT6232/33/A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	2A/3A	4.5V~18V	0.765V~8V	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · Adjustable Soft-Start · Power Good · Force PWM or PSM (enhanced light load efficiency)	WDFN-8L-2x3
RT7275/76 75:PWM 76:PSM		3A			700kHz		WDFN-10L-3x3 PTSSOP-14
RT7231/32 31:PWM 32:PSM		4A			650kHz		WDFN-10L-3x3 PTSSOP-14
RT6206B PSM		5.5A			650kHz		WDFN-10L-3x3 PSOP-8
RT2859A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	3A	4.5V~18V	0.765V~7V	650kHz	· 3T Grade · ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · Adjustable Soft-Start · Power Good · Hiccup or Latch off UVP	WDFN-16L-3x3
RT2855A/B A:PSM B:PWM	ACOT® Synchronous Buck converter	4A	4.5V~18V	0.765V~7V	650kHz		WDFN-16L-3x3
RT2856	Current Mode Synchronous Buck converter	6A	4.5V~18V	V_REF: 0.8V	200kHz~1.6MHz	· 3T Grade · R_ON 26mΩ HS / 19mΩ LS · Adjustable Soft-Start · Power Good · V_REF:0.8V ±1% over -40°C ~ 85°C	WQFN-14AL-3.5x3.5

3V~24V輸入、負載電流能力高達8A的Buck轉換器

非常適合12V輸入電壓的應用，容許輸入電壓在較寬的範圍內變化。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT7262/63/64	Current Mode Synchronous Buck converter	2A/3A/4A	4.5V~21V	0.808V~15V	500kHz	· Synchronized external clock from 300kHz~2MHz · Adjustable Soft-Start · Low LS R_ON ideal for low V_OUT	WDFN-14L-4x3 PSOP-8
RT8299	Current Mode Synchronous Buck converter	3A	3V~24V	0.8V~15V	500kHz	· Power Good and very wide V_IN range	WDFN-10L-3x3 PSOP-8
RT6220	ACOT® Synchronous Buck converter	6A	4.5V~23V	0.6V~5V	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · R_ON 31mΩ HS / 20mΩ LS · Power Good	UQFN-16L-3x3(FC)
RT7238	ACOT® Synchronous Buck converterwith 3.3V/5V LDO	8A	8V~23V	0.9V~5V Adj. 3.35V fixed 5.0V fixed	500kHz	· ACOT® topology for ultra-fast transient response and MLCC C_OUT stable · R_ON 27mΩ HS / 10mΩ LS · With fixed 70mA 3.3V/5V LDO	UQFN-10L-3x3(FC)

參考閱讀:

應用筆記: "Buck converter selection criteria"

應用筆記: "降壓轉換器架構之比較"

3.5V~36V輸入電壓、負載電流高達0.6A的Buck轉換器/低耗電LDO

24V電源供電的低功耗應用的理想選擇，可用於電錶、照明控制、感測器應用等場合。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package

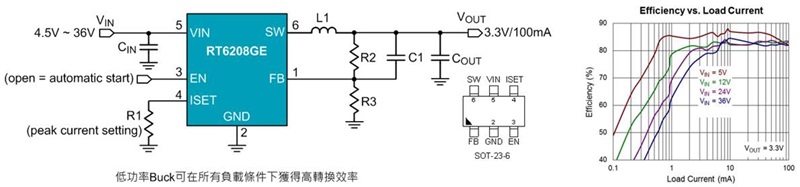

RT6208	Buck converter	0.1A	4.5V~36V	Adj.V_OUT V_REF= 0.8V	Hysteretic mode operation using Boundary conduction mode	· Synchronous · Adjustable current limit · 25µA I_Q · Very high efficiency at low load	SOT-23-6 PSOP-8(w/PG) SOT-23-8(w/PG)
RT6200	Buck converter	0.6A	4.5V~36V	0.8V~15V± 2%	1.2MHz	· Asynchronous with internal 0.3Ω HS MOSFET	SOT-23-6
P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT9058 RT2560Q	LDO	100mA	3.5V~36V	2.5V,3.3V,5V,12V fixed	550mV@10mA	· AEC-Q100 Grade(RT2560Q) · 2µA ultra low I_Q	SOT-23-3 SOT-89 PSOP-8

應用筆記: "在工業場合為MCU供電"

4.5V~36V輸入、負載能力高達5A的Buck轉換器

24V供電的USB電源、顯示裝置、中功率MCU、儀器儀錶等應用的理想選擇。

P/N	Description	I_OUT	V_IN	V_OUT	f_SW	Key Features	Package
RT7272A RT7272B (PWM/PSM)	Current Mode Buck converter	3A	4.5V~36V	0.8V~30V	500kHz	· Adjustable current limit: 2.5A~5.5A · Integrated 150/80mΩ HS/LS MOSFET	PSOP-8
RT2872		3A	4.5V~36V	0.8V~30V	300kHz~1MHz	· AEC-Q100 Grade 3 · 105/80mΩ HS/LS MOSFET · Ext.compensation	PSOP-8
RT2875A/B (latch UV/hiccup UV)		3A	4.5V~36V	0.6V~24V	300kHz~2.1MHz	· AEC-Q100 Grade 2 · 95/70mΩ HS/LS MOSFET · Ext.compensation · Adjustable current limit:1.5A~6A	PTSSOP-14
RT8289 RT8279		5A peak	5.5V~32V 5.5V~36V	1.222V~26V	500kHz	· Asynchronous with integrated 100mΩ HS MOSFET · Internal compensation & Soft-Start	PSOP-8
RT2805A		5A peak	5.5V~36V	1.222V~26V	500kHz	· 3T Grade · Asynchronous with integrated 110mΩ HS MOSFET · Internal compensation & Soft-Start	PSOP-8

4.5V~80V輸入、負載能力高達230mA的LDO

特別適合使用在存在大範圍電壓波動的場合，它們能承受±60/±80V的電壓衝擊，可為汽車應用提供高可靠的電源供應解決方案，滿足感測器、低功耗MCU等應用需要。

P/N	Description	I_OUT	V_IN	V_OUT	V_Dropout	Key Features	Package
RT2571	LDO	50mA	4.5V~60V	2.5V,3.3V,5V Fixed 1.25-60V Adj.	250mV@50mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9074		100mA	4.5V~60V	2.5V,3.3V,5V Fixed 1.25-60V Adj.	300mV@100mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9068		230mA	4.5V~60V	2.5V,3.3V,5V fixed 1.25V~60V Adj.	230mV@50mA	· 30µA low I_Q · -60V reverse protection	PSOP-8, PMSOP-8, SOT-223
RT9072A/B		20mA	4.5V~80V	1.25V~60V Adj.	180mV@20mA	· 23µA low I_Q · -80V reverse protection	SOT-23-5, WDFN-8L 3x3

Boost控制器

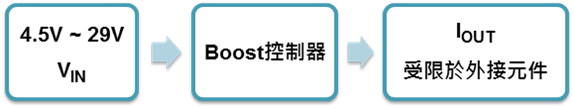

4.5V~29V輸入的Boost控制器

高壓大功率應用的理想選擇，可滿足諸如24V轉48V之類應用的需要，可用於顯示器背光系統、熱敏印表機、電池充電等應用中。

P/N

Description

I_OUT

V_IN

V_OUT

f_SW

Key Features

Package

RT8525

Boost controller

Limited by ext.MOSFET

4.5V~29V

Limited by MOSFET

50K-600kHz

· Programmable Soft-Start Time

· Programmable Boost SW Frequency

· Fault signaling pin

SOP-14

LED驅動器

4.5V~50V輸入的恒流降壓轉換器

工業LED照明的理想選擇

P/N

Description

I_OUT

V_IN

Key Features

Where to use, (application examples)

Package

RT8471

Hysteretic control, high brightness LED driver

1/1.2A

7V~36V

· Simple application: no C_OUT needed

· Analog or digital dimming control

· Ultra-fast response

· Colour control for single string

· LED strips, signage, < 15W

· MR-16 ≤ 4WSingle string buck with color control via LED shunt dimming

TSOT-23-5

PMSOP-8

PSOP-8

RT8474
RT8474A

(A:OVP for hot swap function)

50V high voltage LED driver

4.5V~50V

· Analog or digital dimming control

· Low R_ON

· LED strips, signage, LED engines, P_OUT< 30W

· RT8474A with special open string protection is ideal for hot-swap LED string

PSOP-8

4.5V~150V輸入、輸出電流可達2A的恒流LED驅動器/ Buck-Boost控制器

工業照明/汽車照明的理想選擇，可滿足多顆LED串聯應用、路燈、顯示器背光等應用的需要。

P/N	Description	I_OUT	V_IN	V_LED	Key Features	Where to use	Package
RT8477A	Buck / Boost controller	Limited by external MOSFET	4.5V~50V	up to 50V	· low component count · Analog or PWM Dimming control	· Wide input / output range with medium power: LED modules, down-light, emergency lighting · Buck ≤ 60W, Boost ≤ 40W	PSOP-8
RT8475/ RT8494	LED Driver Controller for Buck, Boost or Buck-Boost Topology		4.5V~36V (IC V_IN)	up to 90V	· Programmable F_SW100kHzto 1MHz · Analog or Digital to Analog Dimming control	· Industrial Display Backlight · AEC-Q100 Compliance (RT8494)	SOP-14, WQFN-16L 3x3
RT8485	LED Driver controller for Buck/Boost/Buck-Boost topologies		4.5V~36V (IC V_IN)	up to 150V	· Programmable switching frequency · Analog, Digital or Digital to Analog Dimming control	· Street lighting · High power, high LED string application · Buck ≤ 100W, Boost ≤ 80W	SOP-14

功率開關和DDR記憶體匯流排終端調節器

P/N

Description

I_OUT

V_IN

Key Features

Package

RT2528

Power Switch with adj.I_LIM

0.5A~2.5A

2.5V~5.5V

· AEC-Q100 Grade 3

· Adjustable current limit: 0.5A~2.5A via an ext. resistance

· 120mΩ P-MOSFET

· Built-in Soft-Start

· Low supply current:120µA

· Reverse input-out voltage

PSOP-8

RT2526Q

DDR Termination regulator

DDRII/III:2A

V_IN:3.1V~3.6V

VLDOIN:1.2V~1.8V

· 3T Grade

· S3, S5 off modes

· MLCC stable

· Remote sense

PSOP-8
